介绍一下车刀杆的夹紧方式

来源: 时间:2019-07-22 14:42:55 浏览次数:

在内外圆车刀方面,最常用的夹紧方式包括压板式,偏心销式,螺钉锁紧式,锲销压紧式,曲杆式和楔钩式几种。

1.杠杆式:

曲柄杠杆式,锁紧的结构更换刀片的时候,不需要更换刀垫,因此曲杆式刀具的刀垫是用开口卡簧固定在刀杆上。安装刀片时,用花型内六角扳手的长端插入锁紧螺钉顶部的驱动孔,向下拧紧螺钉,有锁紧螺钉中部的凹槽,带动曲杆的嵌入端向下移动。由于曲杆的外拐角卡在刀杆的曲杆孔内,曲杆便以外拐角为支点顺时针转动,曲杆上部的压紧端便向右压紧刀片,使刀片先紧贴刀杆的刀片槽定位,然后压紧,这样就完成了刀片的定位夹紧。

由于正型刀片孔口常带有锥度,使其孔口受力面与负型刀片不同,因此厂家设计出两种原理相同但结构略不同的机构,分别适用于负型刀片和正型刀片的区别。

2.螺栓上压式:

螺杆偏心夹紧和光杆偏心夹紧

3.上压式:

压板式主要用于压紧无孔刀片。虽然刀片上无孔,但是具有某种形状的压紧凹坑也可以使用相似的压紧机构。

1)桥式压板上压式

2)勾形压板上压式刀片

3)带压紧槽上压式

4)带可调装置的上压式

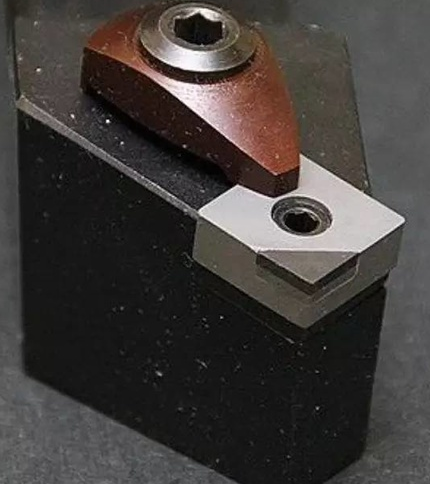

4.钩销式:

钩销式是近些年来新的一种锁紧方式,这种锁紧方式一般大的刀具厂家应用较多,虽结构略有一些差异,但可以说应用原理大同小异。

钩销式结构特点是压刀片的压板前端带有一个钩销。这里的钩销就是一部分既是刀片压向定位面的 |钩|,又是与刀片内孔紧密接触的|销|。在钩销往下压的力使刀片底面与刀片槽上的定位面贴合,而往后|钩|的力则使刀片在刀片槽里很好地定位,从而保证刀片在切削时平稳可靠。

从行业应用案例上来说,这种钩销式的锁紧方式可靠性非常高,尤为适合大负荷的粗重加工条件,在断续切削时效果也不错。如果用于加工钢件,由于这种结构中有压板,压板可能对于长切屑有阻碍作用,切屑会使压板被迅速磨坏而无法正常使用,因此这种结构是首先用于短切屑工件材料(铸铁)。如果需要用于加工钢件,可使用带淬硬钢板或者硬质合金的压板。

5.楔销式:

锲销压紧式是一种中心孔-顶面端是一个圆锥,刀片的孔可以套到这个圆锥上,在楔块在往下压的过程中,后面的斜面与刀杆上的斜面贴合并沿着斜面往下压,楔块在下行的过程中由于后面受到斜面的约束,慢慢往前推,使刀片的内孔与锁紧销的外圆贴合,楔块向刀片上伸出的压舌压住刀片的顶面,从而完成刀片的定位和压紧。同时,顶部在刀尖处压紧可在承受切削力时防止刀片翘起。这种设计中所用的零件较多。
