• 品质 Quality
  • 诚信Integrity

  • 服务 Service

  • 创新 Innovation

  • 卓越 Excellence

<
>
123

破损硬质合金铣刀刃磨损原因分析

来源: 时间:2019-07-26 15:48:26 浏览次数:

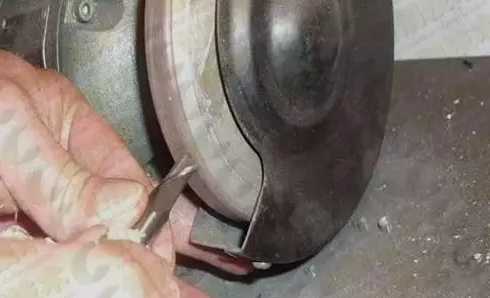

成形硬质合金铣刀由于形状公差小而被广泛使用,因不能直接更换刀片,铣刀崩刃后大多做报废处理,极大地提高了加工成本。

1.加工材料属性

在切削钛合金时,由于钛合金的导热性差,切屑容易粘接在刀尖刀刃附近或形成积屑瘤,在刀尖附近的前、后刀面上形成高温区,使刀具红硬性丧失,磨损加剧。在高温条件下的持续切削中,粘结物和熔接物受到后续加工的冲击,在被强迫冲离的过程中会带走部分刀具材料,造成刀具的缺损和破损。此外,当切削温度达到600℃以上时,零件表面会形成硬化硬层,对刀具产生强烈的磨损作用。钛合金弹性模量低,弹性变形大,接近后刀面处工件表面回弹量大,所以已加工表面与后刀面的接触面积大,磨损严重。

2.正常磨损

在正常生产加工中,当连续铣削钛合金零件余量达到15mm-20mm时就会出现刀刃磨损严重的情况。继续铣削的效率极低,而且加工件表面光洁度很差,不能满足生产和质量要求。

3.操作不当

生产加工钛合金铸件箱体和箱盖等过程中,装夹不合理、切削深度不适宜、主轴转速过快、冷却不充分等不当的操作会导致刀具出现崩刃、破损、折断等情况。这类缺损铣刀除不能进行有效铣削外,还会在铣削过程中因“啃刀”造成加工面呈凹陷状等表面缺陷,不仅影响铣削面的加工质量,严重时还会导致加工件报废。
